Nikon Corporation est heureux d’annoncer le lancement des objectifs industriels « Objectif à grossissement variable Rayfact RF3-6x » et « Objectif à grossissement variable de type prisme Rayfact RF3-6x ». Faisant partie de la série Rayfact RF, ces objectifs industriels sont entièrement compatibles avec les caméras à balayage linéaire haute résolution*1 et les caméras à balayage grande surface*2, ce qui en fait un choix idéal pour l’inspection de motifs microscopiques sur des tranches de semi-conducteurs et des substrats d’écrans plats (FPD). .
Ces objectifs seront exposés au 39e Nepcon Japan qui se tiendra au Tokyo Big Sight du 22 au 24 janvier 2025.
- *1Caméra d’inspection avec une seule rangée de capteurs photosensibles pour capturer des images en balayant l’ensemble de la cible d’inspection, une ligne à la fois.
- *2Caméra d’inspection dotée de capteurs photosensibles disposés comme une grille sur une surface pour capturer une image d’une zone spécifique à la fois.
Aperçu du nouveau produit

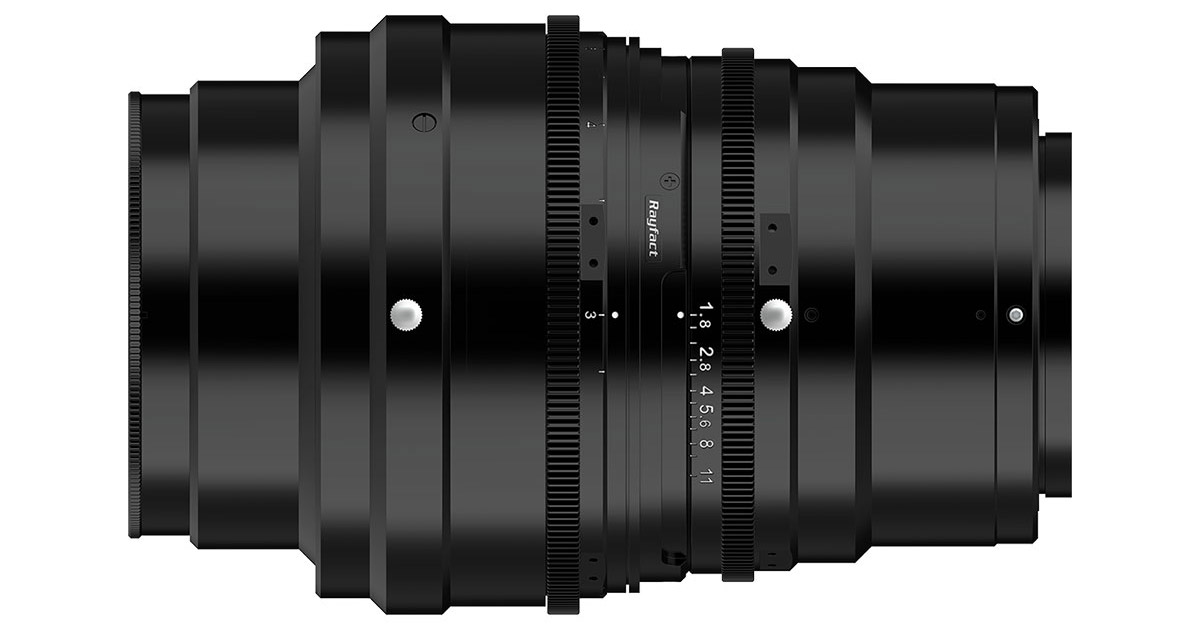

Objectif à grossissement variable Rayfact RF3-6x
Objectif à grossissement variable de type prisme Rayfact RF3-6x
1 février 2025
Nom du produit |
---|
Date de début de commande |
Principales caractéristiques
- Plage de grossissement variable de 3 à 6x dans un seul objectif
- Performances constantes avec une variation minimale sur toute la plage de grossissement
- Conçu avec des optiques qui optimisent les performances des caméras à capteur large ligne haute résolution* avec un cercle d’image de 82 mm
- Imagerie lumineuse et claire à F1.8
- Comprend un modèle optiquement optimisé conçu pour placer des prismes du côté de l’objet (éclairage coaxial : 30 mm d’épaisseur)
- Equipé d’engrenages sur la bague d’ouverture et la bague flottante, permettant un contrôle externe de l’ouverture et des mécanismes flottants
- *Capteurs de ligne de grande taille compatibles : 3,5µx23K / 5µx16K
Spécifications principales
Spécifications de base
Faites glisser votre doigt horizontalement pour afficher le tableau complet.
BA01941/BA01951 (type prisme)
-3 – -6x
F1.8 – F11
400 – 700
F82
Vis externe M67 (P=0,75)
Φ110 x 166,1
Env. 2 450
Modèle |
---|
Plage de grossissement de fonctionnement |
Nombre F (∞) |
Plage de longueurs d’onde (nm) |
Taille de l’image (mm) |
Monter |
Diamètre/longueur (mm)*1, *2 |
Poids (g)*1 |
Spécifications optiques
Faites glisser votre doigt horizontalement pour afficher le tableau complet.
-3x -3,5x -5x -6x
108,9 108,4 107,5 107,1
0,208 0,214 0,226 0,231
593,3 640,1 787,3 888,3
93,3 88,3 79,4 75,5
≦ 0,07
≧ 90
27,3 23,4 16,4 13,7
Grossissement |
---|
Distance focale (mm)*1 |
NA*1 |
Distance objet-image (mm)*1 |
Distance de travail (mm)*1 |
Distorsion (%)*1, *3 |
Éclairage relatif (%)*1, *3 |
Taille de l’objet (mm) |
- *1 Spécifications de l’objectif à grossissement variable de type prisme Rayfact RF3-6x
- *2 Exclut la vis de verrouillage et la vis de montage.
- *3Mesuré à la hauteur maximale de l’image (Y’=41,0 mm) et F1,8.
